一块手指大小、厚度仅约2毫米的PCB电路板，究竟有多“硬核”？

在5G通信、AI算力、智能终端等领域，它是不可或缺的“神经中枢”。而在过去，高端高速PCB产品长期依赖进口。

如今，这块不起眼的“绿板板”，正在从湖南益阳走向全球。

8月26日，参加第六届“湘”当自觉自信自强网络主题宣传——“益山益水 ‘益’见倾心”的全国网络媒体记者团走进益阳市资阳区明正宏电子有限公司，在智能生产线上探秘一块小小电路板背后的“大技术”。

一块小小电路板，拼的是“微米级”硬实力

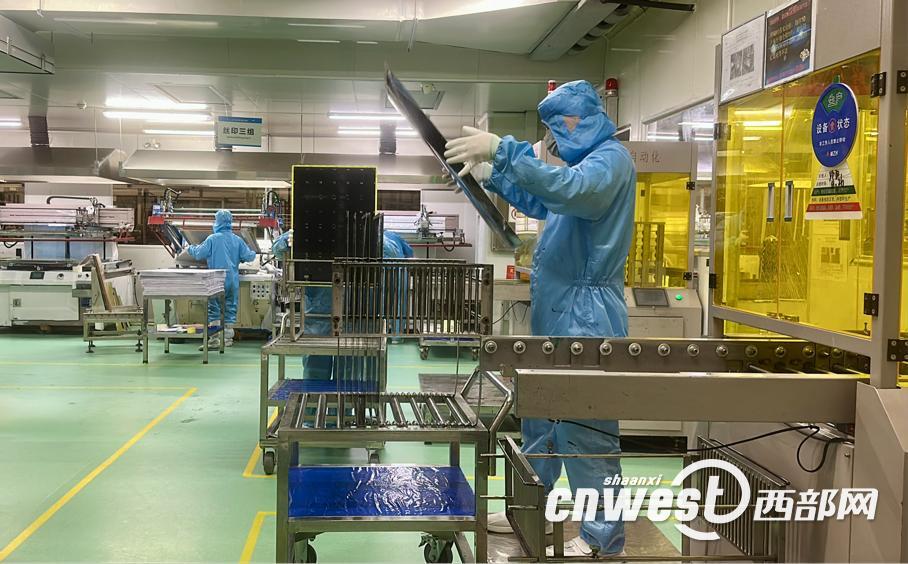

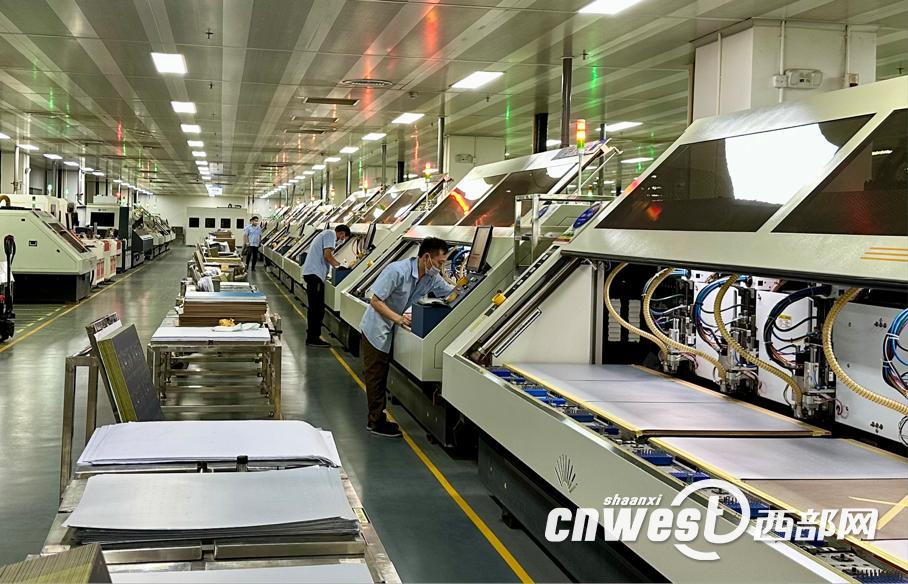

走进无尘智能制造车间，一块800G光模块PCB正在生产线上进行多层线路堆叠。

看起来只有手指大小，里面却大有乾坤。

“每一层线路的加工精度，都必须控制在极小误差范围内。”明正宏电子技术总监徐正武介绍，这类PCB承担着高速信号传输的重要任务，是5G基站、AI数据中心、算力集群等领域的关键部件。

曾经，高端高速PCB市场长期被国外企业占据。

要打破技术壁垒，没有捷径。

明正宏电子每年将销售收入的4%投入研发，从材料选择到工艺参数，一遍遍试验；为了突破关键技术，企业累计投入超过2亿元建设高端产线。

一块小小的电路板，就这样在一次次实验、一次次调试中“长”出了中国制造的底气。

2024年，明正宏电子实现800G光模块PCB量产，仅这一产品，2025年就贡献约3亿元营收；随后企业又推出1600Gbps产品，产品远销欧美、东南亚等市场。

2025年，企业整体营收突破11亿元，外贸业务占比达到40%。

曾经需要进口的产品，如今不仅实现国产替代，还开始走向全球。

从一家企业，到一条产业链

真正让采访团记者感到震撼的，还不只是一块PCB。

2025年，湖南省新型印刷线路板科技成果转化中试基地落户明正宏电子。

什么是“中试”？

简单来说，就是让实验室里的技术真正走上生产线之前，先经过一次“实战检验”。

过去，一项科研成果从实验室走向工厂，往往卡在这一步。

如今，明正宏电子通过中试基地，为高校和产业链企业提供工艺验证、性能检测、仪器共享等服务。截至2025年，已为50余家高校和企业提供中试服务。

一块电路板，也由此连接起：实验室→中试线→工厂→市场。

技术成果转化的“最后一公里”，正在被打通。

而在资阳，这条路已经越走越宽。

如今，当地PCB产业已经从过去相对单一的硬板制造，拓展至硬板、软板、金属基板、高速高频板等多个领域，并形成从原材料供应、生产制造到回收利用的完整产业链。

2025年，资阳区PCB全产业链总产值达到218亿元，产业总产值占全省80%以上，跻身全国PCB产业十大集聚区第7位。

从一块“绿板板”，到218亿元产业集群；从“卡脖子”，到产品走向全球。

一块小小的PCB，折射出的不仅是企业的技术突围，更是一座城市产业升级的路径。

在益阳资阳，越来越多企业正在把一个个“不可能”，变成生产线上的现实。

小小电路板，连接的是大市场；微米级突破，托起的是中国制造走向全球的更大舞台。
