航空发动机要“更有劲”，叶片就必须更高效地对空气做功；飞机要飞得远、飞得稳，叶片又必须更轻、更省重……问题在于：推力越大，叶片越轻，单片叶片承受的气动载荷就越逼近它的物理极限，一旦某个点的受力超过材料承受能力，就可能诱发振动甚至叶片断裂。那么，如何找到这个最危险的受力点？为此，西北工业大学动力与能源学院高性能压气机团队推出航空发动机气动载荷可视化系统，旨在将“点测量”升级为“光学CT式”的全局成像测量，为下一代发动机的设计与安全验证提供关键技术支撑。

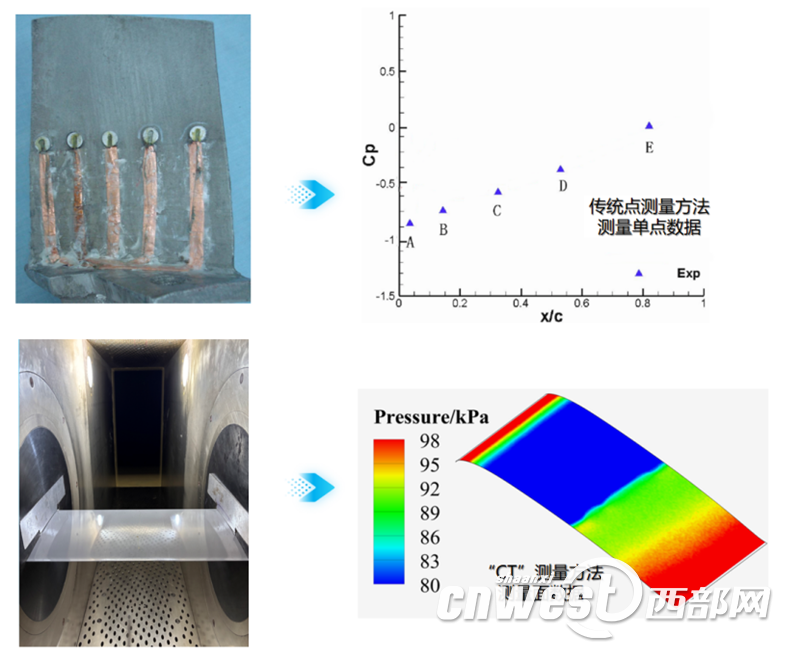

全局成像测量方法优势

这项光学“CT”究竟是如何实现的？秘诀就在于环环相扣的三步：一次喷涂、一次成像、一次解算，就能让高速旋转叶片上的气动载荷像影像一样清晰可见。

第一步：涂料反应快，能实时将载荷变化转换为图像。要让看不见的载荷变成图像，首先得完成这种转换。团队采用了一种会发光的压力敏感涂料，它能像皮肤一样紧贴叶片，实时将压力变化转译成光信号。但要在1.5马赫（即1.5倍音速）的气流冲刷下，以每秒数千次的频率响应给出数据，对涂料的考验极大。团队通过千百次实验，终于让涂料既扛得住狂风，又反应神速，为高速旋转叶片的测量打牢基础。

第二步：成像能定格，给高速叶片拍出无影照。叶片一转就是每秒几百转，普通相机拍出来全是拖影。如果照片是糊的，再快的翻译也无用。为此，团队引入锁相累积技术——就像给高速摄像机装上一只精准的机械快门，只等叶片转到特定角度时才打开，反复捕捉微弱信号并叠加成一张清晰的照片。这项能力覆盖了现有航空发动机的全部转速范围，让高速飞旋的叶片在镜头里像静止一样，让荧光信号清晰无损地被记录下来，为载荷解算提供高质量数据。

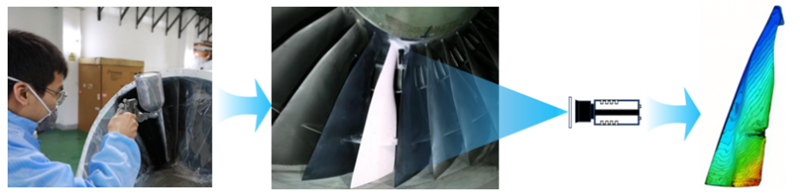

应用案例：喷涂+成像+解算得到测量结果

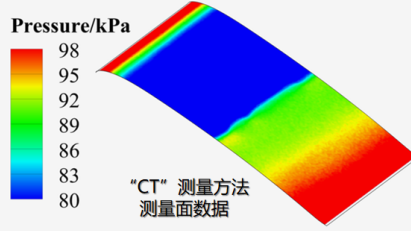

第三步：解算更聪明，把2D荧光重构为3D载荷云图。这是最后一步，也是最关键的一步：如何把荧光照片变成工程师能直接使用的载荷数据？团队建立了一套高精度的标定体系，精准建立了荧光亮度与压力分布之间的映射关系。但这还不够，二维的翻译只能给出平面上的载荷分布，叶片是立体的，载荷分布也必须是立体的。团队融合了双目视觉原理：就像人的两只眼睛能判断距离一样，通过双视角拍摄，直接从2D荧光计算出3D气动载荷分布，实现一键重构。最终呈现在工程师面前的，不再是晦涩的数字或曲线，而是一幅幅色彩斑斓、直观易懂的载荷云图，从而完成了从技术到工具的关键转变。

目前，该系统已在多家航空发动机研究所交出了亮眼的成绩单：在中国航发624所、606所及中国直升机设计研究所等单位，覆盖风洞/试验台测试、典型工况数据库构建与在役排故支撑等场景，系统性得到了充分验证。

综合应用结果表明，该系统在三个方面表现优异：精度硬指标：在高速叶片条件下实现载荷定性测量，在常规风洞场景实现误差优于1.1%定量测量；工况硬指标：可实现从低速到高速来流的精细化测量，适应超/亚音气流冲刷与超过8000rpm转速等典型严苛工况；效益硬指标：凭借“喷涂+成像+解算”的全局测量方式，应用过程中实现单次测量成本降低近40%、数据量提升5000倍、突破现有测量盲区。

据介绍，相较传统大量传感器布点的方式，这套系统以“大面积喷涂+一次性全局测量”的方式，正在把复杂测试变得更快、更省、更安全。未来，在汽车、低空飞行器、压缩机、风力机等行业，这项技术同样有望带来一场测试范式的升级——让更多高速旋转的叶片，从点测量走向全局成像。
